本文适用于 GUI 开发人员，这些开发人员要编写可移植、可重用和速度更快的控件，用于看到量大且复杂的数据。当前存在一些常见的问题，如性能差，还存在一些可用性问题，如不能清楚地显示大型数据集，所以用户可以很容易地通过浏览本文进行分析。另外，程序数据结构和可视数据表示彼此之间的依赖性通常也变得非常强。因此，控件的专用性变得非常强，如果不进行重要修改，就不能在其他应用程序中使用。本文提供了一种方法，可用来设计复杂的控件，解决以上讨论的问题。本文中，将使用图表查看器控件的一些示例来说明基本概念。这些概念还可以适用于多种多样的其他控件。

　　定义

　　图表代表一组对象及对象之间的关系。对象叫做节点。节点之间的关系叫做边。因此，一个可视图表就是一组节点（有或没有标签的正方形、长方形、圆等）和连接节点的边（直线或曲线）。定义节点与边的位置的算法叫做布局。

　　请注意，节点中可以包含其他节点和边（子图表）。如果某些节点的边从这些节点起连接到任一个给定节点，那么这些节点叫做这个给定节点的父节点。如果某些节点的边从任一个给定节点起连接到这些节点，那么这些节点叫做这个给定节点的子节点。

　　图表控件中的常见问题

　　在很多应用程序中都使用图表控件来显示数据。如果要在不同的应用程序中使用相同的图表控件，就必须提供一种方法来自定义该图表控件。这种自定义一定不能影响应用程序的性能。以下是在不同应用程序中应用控件时可能遇到的各种问题列表：

• 节点和边的外观。图表元素可以有不同的颜色与形状，可以有文本标签（也可以没有）等等。不可能提前预知图表元素的外观，也不能提前实现图表元素。此外，可能存在不同情况下使用的很多图表布局。您可能需要一种方法来根据应用程序对布局进行更改。
• 用户交互。您有时候可能显示一个静态图表，这种图表不能更改，而有时您又允许用户用某种方式更改图表（添加或删除节点和边，移动节点与边、更改标题等等）。
• 处理外部数据。当处理大型数据集时，经常会收到来自外部源的数据，如本地文件或远程数据库。

　　图表控件上必须提供滚动和缩放工具才能浏览大型图表。下一部分说明如何灵活地解决这个问题而不降低任何性能。

　　自定义的外观和用户交互

　　通常您可以区别控件的两个部分，即区别数据元素与核心部分，数据元素表示数据的各个部分，核心部分负责将数据组织为一个整体。图表数据元素由节点和边组成。当需要时，核心部分会使用数据元素的自定义版本来提供一些功能，如滚动、缩放、绘图和事件处理。例如，当您单击鼠标按钮时，核心部分会定义这个事件发生的位置。如果事件发生在某个数据元素上，那么事件信息会传递到这个数据元素的处理程序，此外核心部分会处理事件本身。

　　图表中有两样东西项目会随着不同应用程序而改变，您应当进行自定义。一个是数据元素的外观与行为；另一个是组织元素的方式。如果要很容易地自定义控件，就需要为这些东西定义界面，然后仅通过界面将这些东西用于控件。所以，如果要进行某种更改，只需要采用新的方式实现界面，无需更改控件中的代码。这就是所谓的“策略”模式。

图表控件采用了以下策略：

1. INodeHandler
2. IEdgeHandler
3. ILayout

　　class INodeHandler

　　{

　　public:

　　// 绘制给定的节点

　　virtual void Draw(Node) = 0;

　　// 返回描述正方形的尺寸。此函数在布局中用来确定

　　// 节点位置，没有交叉点。

　　virtual idvc::dsize GetSize(Node)= 0;

　　// 设置所有后续 Draw 调用函数中要使用的缩放系数。此函数

　　// 在实现缩放时由控件的核心部分使用。

　　virtual void SetZoomFactor(double f) {};

　　// 处理鼠标单击事件

　　virtual ChangesType HandleClick(Node n, double inX, double inY,

　　int kstate, idvc::MouseButton Button);

　　// 处理工具提示事件

virtual ChangesType HandleOnTooltip(Node n, CGraphTooltipEvent* pEvent);    }; // 结束 INodeHandler

　　}; // 结束 INodeHandler

　　class ILayout

　　{

　　public:

　　/// 这个函数应为给定节点内的所有节点

　　/// 生成新布局，并计算新布局的尺寸。内部节点的位置

　　/// 必须根据给定节点的左上角进行定义，

　　/// 假使给定节点的坐标是 (0,0)。

　　virtual void Make( Node ) = 0;

　　/// 与 Make 一样，但是应使用以前布局

　　/// 的信息，然后尝试保持已摆放节点

　　/// 的相对位置。

　　virtual void Update( Node ) = 0;

　　/// 这个函数在更改了已拥有节点的尺寸

　　/// 或跳过 ILayout 的参数时

　　/// 用于重新计算节点与边的坐标。

　　/// 它假定以前调用过 Make 或 Update，而且

　　/// 所有已拥有节点的尺寸。与 Make 和 Update 不同，它

　　/// 不可递归。

　　virtual void Resize( Node ) = 0;

　　};

　　以上类定义了三种不同情况下的布局策略函数，即：

• 图表需要完全重新排列时
• 图表结构已部分更改，只需要重新排列更改部分时
• 只有节点尺寸更改了，需要重新计算坐标（不需要定义节点和边的相对位置）时

　　定义这种区别的主要目的是为了减少布局计算时间。如果向某个大型图表中添加一个节点，就不需要重新计算整个图表的布局。

　　快速绘制和事件处理

　　应解决的最后但并非不重要的问题是，如何快速对事件做出反应（至少是重新绘制事件）。当处理大型数据集时，控件应允许您快速地滚动和缩放内容。此处的主要问题是，事件处理和绘图函数是由用户定义的（通过上面描述的界面），而控件中的每个元素在绘图和事件处理中可以采用自己的实现方式。因此，不能保证快速进行处理。不过，可以减少元素函数调用的数量。

　　void CContent::DrawContent(idvc::IPainter* p)

　　{

　　// 确定应重新绘制的无效长方形

　　idvcfrw::CInvalidRegion InvalidRegions(draw_rect, valid_rect);

　　for(int i = 0; i < InvalidRegions.size(); ++i)

　　{

　　// 得到对应于下一个无效区域的长方形

　　idvc::drect rect = InvalidRegions[i];

　　// 查找并重新绘制与无效长方形相交的节点

　　NodeSet nodes = graph->HitNodeTest(rect.left, rect.top, rect.right, rect.bottom);

　　for_each(nodes.begin(), nodes.end(), DrawNode(p,scale));

　　 // 查找并重新绘制与无效长方形相交的边

　　EdgeSet es = graph->HitEdgeTest(rect.left, rect.top, rect.right, rect.bottom);

　　for_each(es->Begin(), es->End(), DrawEdge(p,scale));

　　 };

　　};

　　利用窗口事件中也拥有发生事件的点或长方形这一事实，可采用与绘图类似的方式来组织事件处理（至少对于窗口事件而言）。这样，控件可以确定节点与边，这些节点与边受任何给定事件的影响，而且只针对这些元素调用事件处理函数，因此大大地减少了处理时间。

　　 数据加载

　　当处理大型数据集时，这些数据集通常存储在某个外部数据源中。外部数据源可能随着应用程序的不同而有所不同（文件、数据库等）。因此，您需要使用一种机制来独立地从外部数据源快速地加载数据。快速常常意味着加载部分数据，因为如果要真正地获得大型数据集，无论如何都不能快速地执行加载。但是，控件一般只需要数据中的一小部分来进行处理，您应当只加载这一部分数据。

 　 有两种方法可用来实现部分加载。第一种类似于上面说明的快速绘图和事件处理。您需要定义一个界面，这个界面与数据源无关，可用来加载数据。您应当尝试实现以下方法，即可以用于定义需要加载的数据，而不是执行全部加载。然后可以定义应加载的数据元素，通过界面只针对这些元素调用加载函数。

　　不总是可以将元素定义为自动加载。另一种实现部分加载的方法是让用户输入。这种情况下，用户负责定义应何时加载数据，以及应加载哪些数据。

　　ChangesType PortNodeHandler::HandleClick(Node n, double inX, double inY,

　　int kstate, idvc::MouseButton Button)

　　{

　　ChangesType processed = ctNone;

　　idvc::dpoint pos = n->GetPosition();

　　idvc::dsize size = n->GetSize();

　　// 如果节点没有嵌套的节点且使用鼠标左键对其单击

　　if ( (n->GetOwned()->GetCount() == 0) && (Button == idvc::mbLeft) )

　　 {

　　if (node_drawer.IsLeftPortClicked(n, inX, inY))

　　 {

　　bool hide = ( CountAllParents(n) == CountVisibleParents(n) );

　　 // 如果所有父节点可见

　　 if( hide ) Fold(n, fdParents);

　　else Unfold(n, fdParents);

　　 }

　　else if (node_drawer.IsRightPortClicked(n, inX, inY))

　　{

　　bool hide = ( CountAllChildren(n) == CountVisibleChildren(n) );

　　// 如果所有子节点可见

　　if( hide ) Fold(n, fdChildren);

　　else Unfold(n, fdChildren);

　　}

　　else

　　{

　　// 如果用户单击节点本身，则会选中它

　　SetFlag(n, Node::fSelected, !IsFlagSet(n, Node::fSelected));

　　 };

　　processed = ctAll;

　　};

　　OnClick.fire(n, inX, inY, kstate, Button);

　　return processed;

　　};

　　结论

　　以下是创建可移植、快速控件中的主要概念：


1. 将控件分为两个部分。第一个部分是可自定义的类，表示组织的数据元素和方法（策略）。第二部分是核心（永久）部分，提供诸如滚动、缩放、绘图和事件处理等常用功能。核心部分只在需要时才通过严格定义的界面使用策略。

2. 核心部分应最大程度地减少自定义部分的调用。在处理大型数据集时，每次只绘制或处理一小部分子集。所以，如果可以实现所需子集的快速选择，并仅针对这个子集调用自定义部分，那么性能将会有所提高。

3. 当使用外部数据源时，控件应最大程度地减少数据加载。通过两种方法可以达到此目的。第一种与最大程度地减少自定义部分的调用相同。请注意，应当最大程度地减少外部数据源的调用。当可以进行选择性加载且可以提前确定应加载的数据时，这种方法可以使用。第二种方法涉及用户交互。当用户每次处理小型数据子集时，可以采用以下方法实现自定义部分，也就是可视元素允许用户手工选择要加载的元素来进一步处理。

　　下图描述了如何将这些原则应用到图表控件：

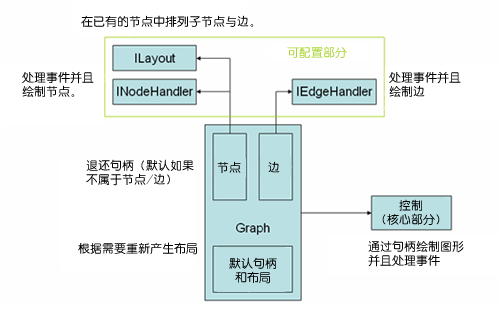

　　图 1. 图表设计

　　使用这些原则可获得高度自定义、可移植且快速的控件，这些控件可处理大型数据集，也可进行调整以便用于很多应用程序。
